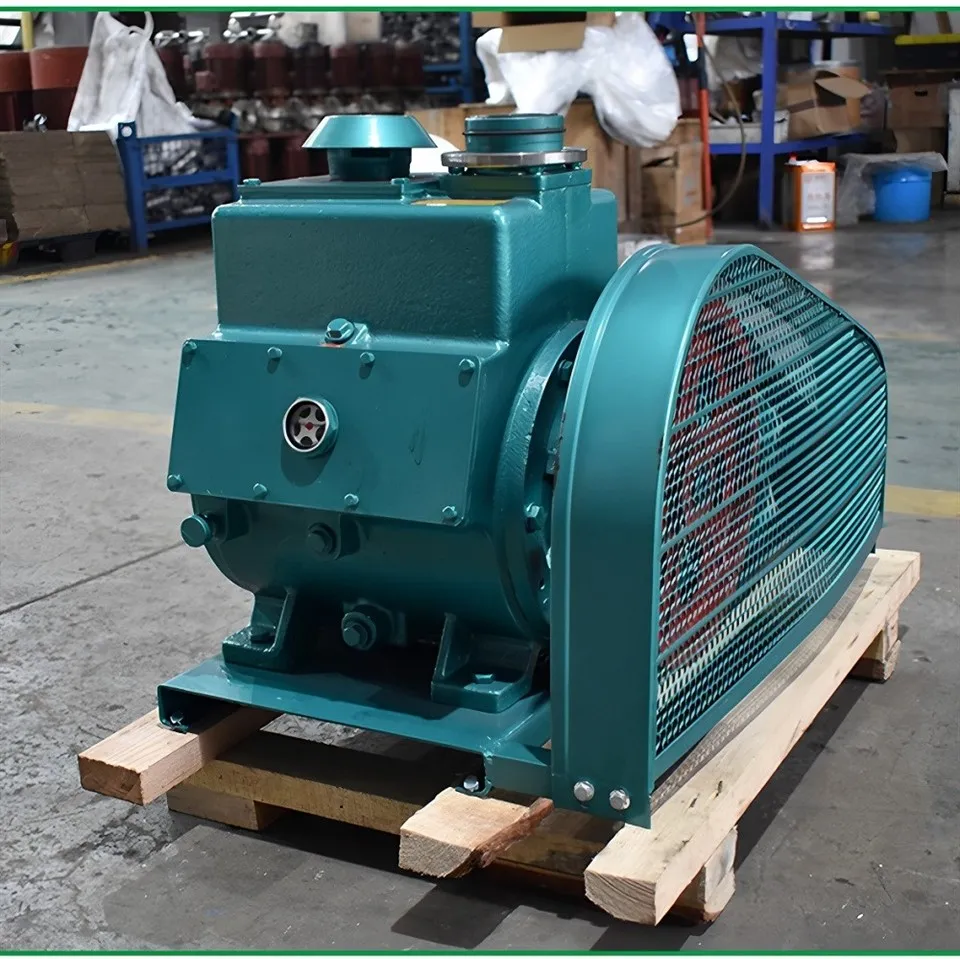

A 2x sorozatú forgó lapátos vákuumszivattyúk az alapvető vákuumberendezés, amely kimeríti a levegőt zárt tartályból .
A 2x sorozatú forgó lapátos vákuumszivattyúk külön -külön is használhatók, és emelőszivattyúként, diffúziós szivattyúként, molekuláris szivattyúként és a Vacion szivattyú első stádiumú szivattyúként is felhasználhatók, és kimeríthetik a vákuumbevonat, a vákuum hőkezelés, a vákuum -öntés, az elektronikus szelep, a Blub és a Thermos {{2} orvosi kezelés levegőjét is.
Megjegyzés: Ez a fajta szivattyú nem alkalmas arra, hogy kimerítse a magas oxigénszintet, káros, robbanást, fémkel korrodál, kémiai reakció vákuumolajjal, és pellet . -et tartalmaz
Termékek leírása
Termékek működési alapelve
A forgó lapátos vákuumszivattyúk funkcionális diagramját a . ábra mutatja. A forgó lapátos szivattyú elsősorban az állórészből, a forgó lapátból, a rögzített burkolatból, a rugóból és az alkatrészekből áll, amelyek a rotor és a rotoró felületétől a rotor és a rotoros felületétől a rotor és a rotorum között az a szerkezetből állnak, és A kettő nagyon kicsi) és a két forgó lapát, amelyek rugós feszültség és centrifugális erő segítségével ragaszkodnak az állórész belső falához, és csúsztassák be a forgórészrésbe, és amikor a forgórész forog, a két forgó lapát mindig csúszik az állórész belső falán .
A két forgórólapát a rotor, az állórész és a rögzített burkolat által körülvett félhold alakú teret osztja három részre A, B és C . részre.
Amikor az ábrán látható irányba forog, az A tér kapacitása, amely a levegőbejárathoz kapcsolódik, folyamatosan növekszik, és a térben lévő nyomás folyamatosan csökken ., amikor az A -térben lévő nyomás alacsonyabb, mint a tartályban, amelyben a gáz szivattyúzza a szivattyút, a szivattyúzás a szivattyúba kerül, az a szivattyú, azaz a szivattyúzás, az a szivattyúzás, az a szivattyúzás, az a szivattyúzás, az a szivattyúzás, az a szivattyúzás, az a szivattyú, az a szivattyúzás.
A szívás folyamata . Ebben az időben a B kamra képessége fokozatosan csökken, a nyomás folyamatosan növekszik, azaz a szivattyú a . kompressziós folyamatban van, a C -tér kapacitásával, amely a levegő kipufogógázával, a kipufogógáz nyomása, a kipufogógáz tovább növekszik. és a szivattyúzott gáz folyamatosan áthalad az olajtartály olajrétegén a . légkörbe a szivattyú folyamatos futtatásakor, folyamatosan megismétli a szívás, a kompresszió és a kipufogógáz folyamatát, hogy a folyamatos szivattyúzást elérje .
A kipufogószelepet az olajba merítik, hogy megakadályozzák, hogy a levegő beáramoljon a szivattyúba . Az olaj a szivattyúkamrába kerül a szivattyú testén, az olajfuraton és a kipufogószelepen keresztül, hogy lefedje a kamra mozgó felületeit, és kialakítsák a szívó kamra és a kipufogó kamra tömítését; Ezenkívül az olaj megtelt az összes káros területtel, hogy eltávolítsa a végső vákuumra gyakorolt hatást .
A kétlépcsős rotációs lapátos vákuumszivattyúk két olyan munka kamrából állnak, amelyek sorozatokban vannak csatlakoztatva és ugyanolyan sebességgel forognak ugyanolyan irányban . kamrák alacsony vákuumszinten, míg a kamra nagy vákuumszinten van . A szivattyúzott gázbemeneti kamrán keresztül a szivattyúzott gázkamrán átmenő kamrán keresztül lesz a szivattyúzott gázkamra. A nyomás gyors növekedése, és a sűrített gáz nemcsak kimerül az idősebb kipufogószelepből, hanem áthalad a közbenső fal áthaladásán és a bejáratba, majd a kamrába sűri és kimerül az alacsony szintű kipufogószelepből; Ha a gázba belépő kamrába ⅰIS alacsonyan, a gáz összenyomása ellenére ⅰ, akkor még mindig nem tudja kinyitni az idősebb kipufogógázokat, hogy kijuthasson . Az összes gázba belépő kamra ⅰ a közbenső fal áthaladásán keresztül, és az alsó vákuumból kimerül, a kettős vákuumból kimerül, a kettős szintű kipufogógáz-vákuumból kimerül. A szivattyúk magasabbak, mint az egyfokozatú csúszó lapátos rotációs vákuumszivattyú .
Termékek alkalmazás
A forgó lapátos vákuumszivattyúk az egyik alapvető berendezés a légmentesen lezárt tartályok vákuumának előállításához, kimerítő gáz . felhasználható, vagy használható, vagy elülső szivattyúként használható az emlékeztető szivattyú elõtt, diffúziós szivattyú, molekuláris szivattyú stb. valamint a vegyi és gyógyszeripar, az elektromos vákuumkészülékek és más iparágak vákuumkezelései .
Értesítések
1. A szivattyú 5 ~ 40 környezeti hőmérsékleti tartományon belül működhet, és a bemeneti nyomás alatt kevesebb, mint 1330Pa . Ez szintén megengedett hosszú távú folyamatos munkához .
2. A szivattyú nem alkalmazható azon gázok szivattyúzásához, amelyek túlzott oxigéntartalma, mérgező és robbanásveszélyes tulajdonsággal, korrozív hatásokkal és kémiai reakciókkal szivattyúkkal és porrészecskékkel sem működnek, és nem működik transzferszivattyúként az egyik tartályt a másikba. .}
3. A szivattyú folyamatos munkaidője a 6000Pa bemeneti légnyomás alatt nem haladhatja meg a 3 percet, hogy elkerülje az olajinjekció vagy a rossz kenés által okozott károkat .
